- Rapport de zoom 1:6.7, de 6.7 à 45x ou 1:8.4, de 6.5 à 55x
- Statifs de conceptions ergonomiques
- Double éclairage à LED de 3 W
- Configurations allants jusqu’à un grossissement de 220x
- Modèles anti-statiques ESD disponibles
OCULAIRES
La NexiusZoom standard est dotée d’une paire d’oculaires HWF 10x/22 mm.
La NexiusZoom EVO est dotée d’une paire d’oculaires HWF 10x/23 mm
TÊTES
Têtes binoculaires ou trinoculaires avec tubes inclinés à 45º. Le deux oculaires ont un réglage de la dioptrie de ± 5. Distance interpupillaire réglable de 54 mm à 75 mm. La tête trinoculaire a une distribution de lumière fixe (50:50)
OBJECTIFS
La NexiusZoom standard est dotée d’un objectif zoom de 1:6.7 avec des grossissements de 0.67x à 4.5x. Champ de vision de 33 mm à 4.9 mm. Distance de travail de 110 mm.
La NexiusZoom EVO est dotée d’un objectif zoom de 1:8.4 avec des grossissements de 0.65x à 5.5x. Champ de vision de 35.4 mm à 4.2 mm.
Distance de travail de 110 mm.
Des lentilles additionnelles 0,3x, 0,4x, 0,5x, 0,75x, 1,5x et 2x sont disponibles en option aussi bien pour la NexiusZoom standard que la NexiusZoom EVO
Toutes les optiques ont un traitement antifongique et un revêtement antireflet pour un passage optimal de la lumière
POLARISATION
La NexiusZoom et la NexiusZoom EVO peuvent être livrées avec une platine optionnelle circulaire et rotative sur 360º ayant un filtre de polarisation intégré et/ou un filtre analyseur rotatif dans une monture à visser sous l’objectif
GROSSISSEMENTS
Distance de travail et champ de vision standard avec oculaires Extra Grand Champ HWF 10x / 22 mm pour la NexiusZoom standard
|
Zoom |
Lentille add. 0,3x |
Lentille add. 0,4x |
Lentille add. 0,5x |
Lentille add. 0,75x |
Objectif 1x |
Lentille add. 1,5x |
Lentille add. 2x |
|||||||
|
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
|
|
0,67 |
2 |
109,5 |
2,7 |
82,1 |
3,35 |
65,7 |
5,0 |
43,8 |
6,7 |
32,8 |
10,1 |
21,9 |
13,4 |
16,4 |
|
0,7 |
2,1 |
104,8 |
2,8 |
78,6 |
3,5 |
62,9 |
5,3 |
41,9 |
7,0 |
31,4 |
10,5 |
21,0 |
14,0 |
15,7 |
|
0,8 |
2,4 |
91,7 |
3,2 |
68,8 |
4,0 |
55,0 |
6,0 |
36,7 |
8,0 |
27,5 |
12,0 |
18,3 |
16,0 |
13,8 |
|
1,0 |
3 |
73,3 |
4 |
55,0 |
5,0 |
44,0 |
7,5 |
29,3 |
10,0 |
22,0 |
15,0 |
14,7 |
20,0 |
11,0 |
|
1,5 |
4,5 |
48,9 |
6 |
36,7 |
7,5 |
29,3 |
11,3 |
19,6 |
15,0 |
14,7 |
22,5 |
9,8 |
30,0 |
7,3 |
|
2,0 |
6 |
36,7 |
8 |
27,5 |
10,0 |
22,0 |
15,0 |
14,7 |
20,0 |
11,0 |
30,0 |
7,3 |
40,0 |
5,5 |
|
3,0 |
9 |
24,4 |
12 |
18,3 |
15,0 |
14,7 |
22,5 |
9,8 |
30,0 |
7,3 |
45,0 |
4,9 |
60,0 |
3,7 |
|
4,0 |
12 |
18,3 |
16 |
13,8 |
20,0 |
11,0 |
30,0 |
7,3 |
40,0 |
5,5 |
60,0 |
3,7 |
80,0 |
2,8 |
|
4,5 |
13,5 |
16,3 |
18 |
12,2 |
22,5 |
9,8 |
33,8 |
6,5 |
45,0 |
4,9 |
67,5 |
3,3 |
90,0 |
2,4 |
DdT = Distance de travail
Lentille add. = Lentille additionnelle
Gross. totaux = Grossissements totaux
CdV = Champ de vision
Distance de travail et champ de vision standard avec oculaires Extra Grand Champ HWF 10x / 22 mm pour la NexiusZoom Evo
|
Zoom
|
Lentille add. 0,3x |
Lentille add. 0,4x |
Lentille add. 0,5x |
Lentille add. 0,75x |
Objective 1x |
Lentille add. 1,5x |
Lentille add. 2x |
|||||||
|
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
Gross. |
CdV |
|
|
0,65 |
1,95 |
117,9 |
2,6 |
88,5 |
3,25 |
70,8 |
4,9 |
47,2 |
6,5 |
35,4 |
9,8 |
23,6 |
13,0 |
17,7 |
|
0,7 |
2,1 |
109,5 |
2,8 |
82,1 |
3,5 |
65,7 |
5,3 |
43,4 |
7,0 |
32,9 |
10,5 |
21,9 |
14,0 |
16,4 |
|
0,8 |
2,4 |
95,8 |
3,2 |
71,9 |
4,0 |
57,5 |
6,0 |
38,3 |
8,0 |
28,8 |
12,0 |
19,2 |
16,0 |
14,4 |
|
1,0 |
3 |
76,7 |
4 |
57,5 |
5,0 |
46,0 |
7,5 |
30,7 |
10,0 |
23,0 |
15,0 |
15,3 |
20,0 |
11,5 |
|
1,5 |
4,5 |
51,1 |
6 |
38,3 |
7,5 |
30,7 |
11,3 |
20,4 |
15,0 |
15,3 |
22,5 |
10,2 |
30,0 |
7,7 |
|
2,0 |
6 |
38,3 |
8 |
28,8 |
10,0 |
23,0 |
15,0 |
15,3 |
20,0 |
11,5 |
30,0 |
7,7 |
40,0 |
5,8 |
|
3,0 |
9 |
25,6 |
12 |
19,2 |
15,0 |
15,3 |
22,5 |
10,2 |
30,0 |
7,7 |
45,0 |
5,1 |
60,0 |
3,8 |
|
4,0 |
12 |
19,2 |
16 |
14,4 |
20,0 |
11,5 |
30,0 |
7,7 |
40,0 |
5,8 |
60,0 |
3, |
80,0 |
2,9 |
|
4,5 |
13,5 |
17,0 |
18 |
12,8 |
22,5 |
10,2 |
33,8 |
6,8 |
45,0 |
5,1 |
67,5 |
3,4 |
90,0 |
2,6 |
|
5,5 |
16,5 |
13,9 |
22 |
10,5 |
27,5 |
8,4 |
41,3 |
5,6 |
55,0 |
4,2 |
82,5 |
2, |
110 |
2,1 |
DdT = Distance de travail
Lentille add. = Lentille additionnelle
Gross. totaux = Grossissements totaux
CdV = Champ de vision
TABLEAU DE COMPATIBILITÉ DES LENTILLES ADDITIONNELLES
|
MODÈLES |
Grossiment 0.3x |
Grossiment 0.4x |
Grossiment 0.5x |
Grossiment 0.75x |
Grossiment 1.5x |
Grossiment 2x |
|
NZ.9000/9005 |
|
|
• |
• |
• |
• |
|
NZ-P, -M, -PG |
|
|
• |
• |
• |
• |
|
NZ-S |
|
|
|
• |
• |
|
|
NZ-A, -AP |
• |
• |
• |
• |
• |
• |
|
NZ-ESD |
• |
• |
• |
• |
• |
• |
|
NZ-U, -B, -BC |
|
|
|
• |
• |
• |

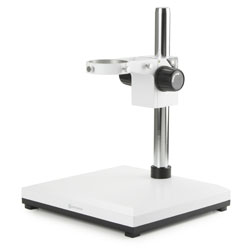

STATIF
• Statifs de conception ergonomique à colonne ou à crémaillère avec éclairage à LED de 3W incident et transmis. (statifs -P et -S)
• Statif de conception ergonomique à colonne avec éclairage incident par deux fibres en col de cygne de chaque côté du statif, chacune équipée d’un LED de 3W, puis éclairage transmis à LED de 3W (statif -PG)
• Statif ergonomique à colonne avec miroir rotatif et éclairage incident et transmis à LED de 3 W ( statif -M)
• Statifs universel ou statif lourd à double bras déporté, sans éclairage (Statif -U, -B et BC)
• Statif à bras articulé pour le montage sur une table ou avec une base lourde, les deux livré sans support de tête et sans éclairage (Statifs -A et -AP)
Tous les statifs à colonne et à crémaillère sont livrés avec des valets de fixation.
Alliage métallique et revêtement trempé en couleur blanc-cassé
PLATINE
Platine mécanique de 180 x 155mm avec mouvements X-Y de 76 x 55mm et disque porte objet en verre transparent pour NexiusZoom, fixée sur la platine du microscope. Seulement valable avec microscopes neufs (car montage en usine), il doit donc être commandé avec le microscope (voir photo : NZ.9505)
ECLAIRAGE
Éclairage transmis et incident par LED de 3 W avec alimentation Interne de 100-240 V. Les deux éclairages peuvent être utilisés simultanément et les intensités lumineuses peuvent être réglées séparément. Les statifs universels simple ou double et les statifs à bras articulés peuvent être équipés des éclairages annulaires LE.1974 et LE.1973 avec respectivement 72 ou 144 LEDs puissantes segmentées, idéal pour créer ou accentuer des ombres
CONTENU DE L’EMBALLAGE
Livré avec un câble d’alimentation, une housse de protection, un fusible de rechange et un manuel d’utilisation. Le tout emballé dans un coffret en polystyrène
